[Nagano Keiki] Pressure Gauge for High-pressure Hydrogen

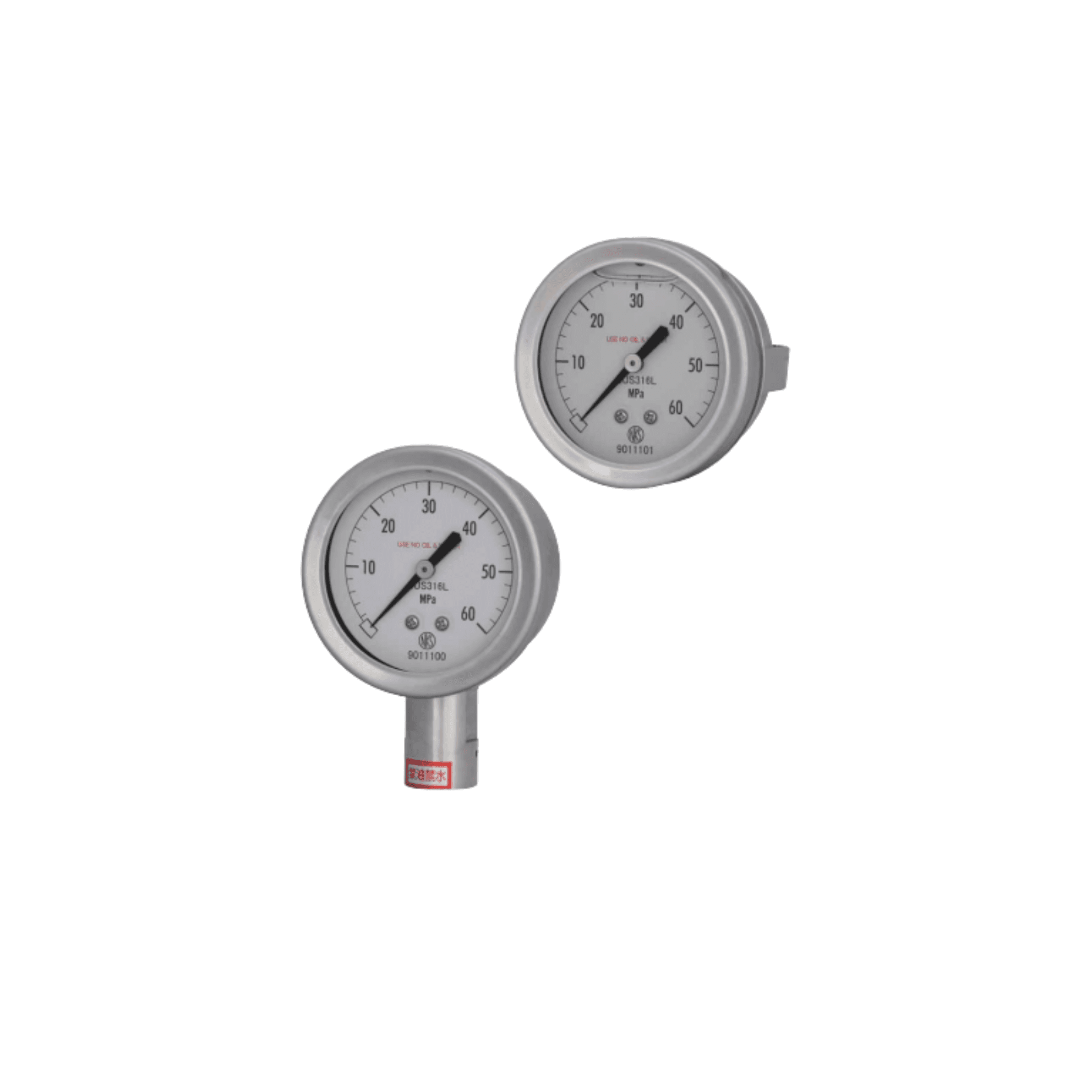

GV40과 GV45는 내부 기구(링크 기구)를 충전액인 글리세린에 침전시킨 구조의 압력계로, 고압 수소(High-pressure Hydrogen) 어플리케이션에 특화된 제품입니다. 글리세린이 가동부의 진동을 억제하고 마모를 방지하여 진동이 심한 환경에서도 긴 수명을 유지하는 고내구성을 자랑합니다
Specifications
Loading PDF Viewer...
Key Features
- 1. 세이프티 패턴(Safety Pattern) 설계: 유럽 표준인 EN837-1의 안전 지정 항목 S2를 준수합니다. 이는 부르동관 파열 시 내부 에너지를 안전하게 배출하고 전면 유리 파손을 방지하도록 설계된 구조임을 의미합니다.
- 2. 고성능 내식 재질 적용: 수소 취성에 강한 SUS316L 재질을 부르동관과 접액부(Socket)에 사용하여 높은 신뢰성을 확보했습니다
- 3. 금유·금수 처리 및 기밀 테스트: 제조 시 기름과 수분을 완전히 제거하는 금유(Use no oil) 및 금수(Use no water) 처리가 표준으로 적용되며, 수소 가스 누설 방지를 위한 **헬륨 리크 테스트(He leak test)**를 거쳐 출하됩니다.
- 4. 소형·경량화 설계: φ60 크기의 콤팩트한 사이즈와 약 0.4kg의 가벼운 무게로 장비의 소형화 및 공간 절약에 기여합니다.
- 5. 다양한 설치 환경 대응: 현장 상황에 따라 글리세린이 없는 드라이 타입(Dry type)으로도 제작이 가능하며, IP65 상당의 보호 구조를 갖추어 외부 환경으로부터 기기를 보호합니다.
