[Nagano Keiki] GC15, GC16 Precision Digital Pressure Gauge

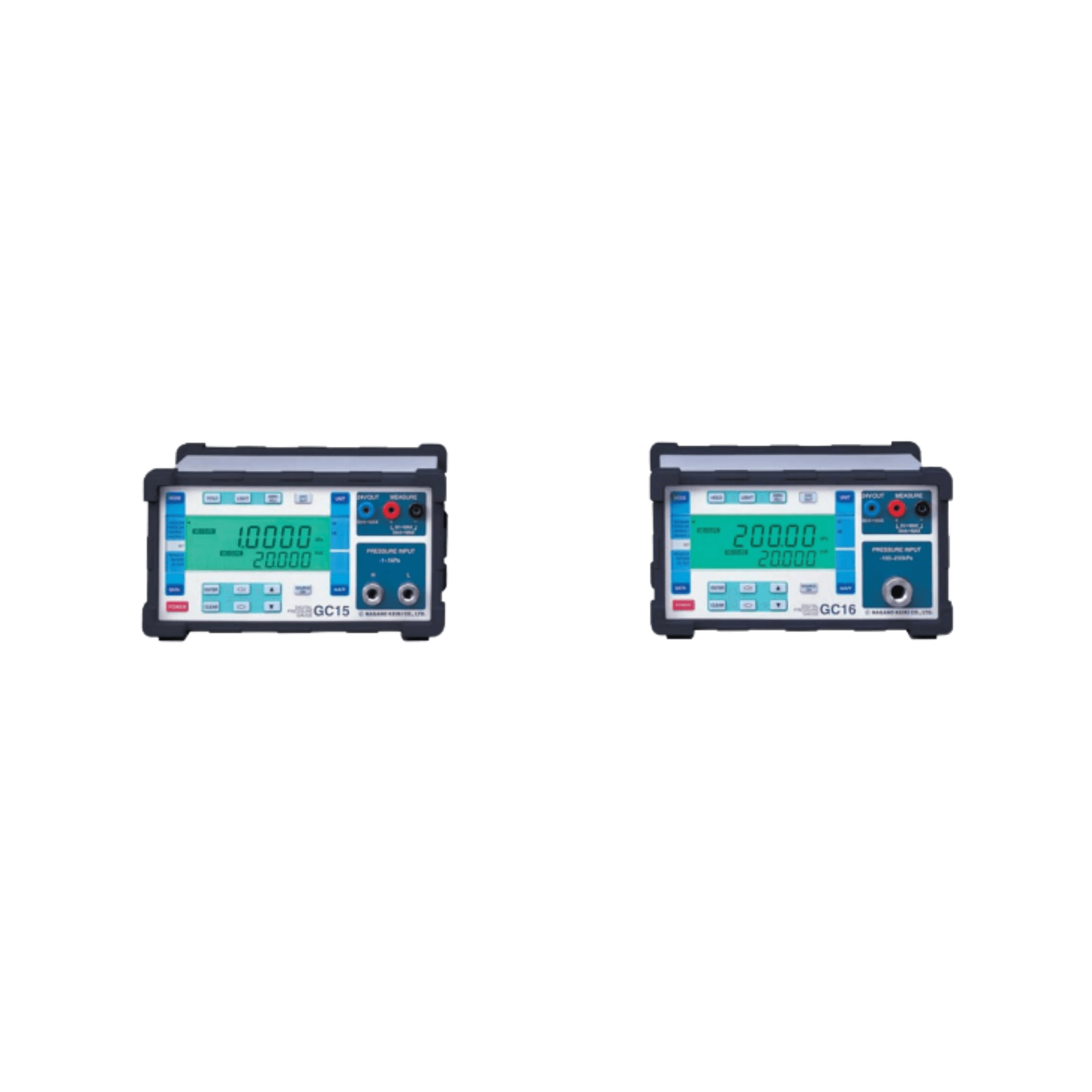

GC15와 GC16은 다양한 압력 센서와 스위치를 쉽고 빠르게 교정(Calibration)하고 검증할 수 있도록 개발된 휴대형 고정밀 디지털 압력계(Precision Digital Pressure Gauges)입니다. 이 두 모델은 측정 유체와 센서 방식에 따라 다음과 같이 구분됩니다. GC15: 가스 측정 전용(For measuring gases)으로, 실리콘 정전용량형 압력 센서를 탑재하여 미세한 차압을 고감도로 정밀하게 측정하면서도 높은 내압 성능을 자랑합니다 GC16: 가스 및 액체 측정용(For measuring gases and liquids)으로, 스테인리스 스틸 다이아프램을 적용한 반도체 증착형 센서를 사용하여 고압 측정이 가능하며 액체 고임(Liquid pool) 현상을 방지하도록 설계되었습니다
Specifications
Loading PDF Viewer...
Key Features
- 1. 다목적 4가지 작동 모드 탑재: 압력 변화에 따른 출력 전압/전류를 측정하는 MEASURE 모드, 스위치의 작동점과 전기 저항을 확인하는 PRESS.SW. 모드, 장비의 출력 압력을 모니터링하여 캘리브레이터로 활용하는 SOURCE 1 모드, 측정 압력에 비례하는 신호를 출력하는 SOURCE 2(트랜스미터) 모드를 유연하게 선택해 사용할 수 있습니다.
- 2. 데이터 저장 및 통신 인터페이스: 최대 1,000개의 측정 데이터를 기기 자체에 저장(Store)할 수 있으며, RS-232C 또는 GP-IB 인터페이스 옵션을 통해 PC 등으로 원격 데이터 통신이 가능합니다.
- 3. 고정밀 측정 및 넓은 압력 대역: GC15는 0100Pa의 미세 압력부터 050kPa까지, GC16은 -0.1~0.5MPa 연성압부터 최대 35MPa의 고압까지 광범위하게 측정합니다. 특히 GC16 모델은 옵션에 따라 최고 ±0.07% F.S.의 초고정밀도를 제공합니다.
- 4. 사용자 맞춤형 스케일링 및 뛰어난 시인성: 백라이트가 내장된 5자리 대형 LCD 디스플레이를 갖추고 있으며, 기본 제공되는 단위(Pa, kPa, MPa 등) 외에도 사용자가 임의의 두 가지 물리량(U1, U2)으로 변환해 표시할 수 있는 스케일링 기능을 지원합니다.
- 5. 독립적인 24V DC 전원 출력 및 우수한 휴대성: 기기 자체 단자에서 외부 센서 구동을 위한 24V DC 전원(최대 50mA)을 직접 출력할 수 있어 별도의 전원 공급 장치가 필요 없습니다. 또한, 휴대용 알루미늄 케이스, 배터리, 핸드 펌프 등 유지보수 전용 구성품을 지원하여 현장 이동과 작업이 매우 편리합니다.
