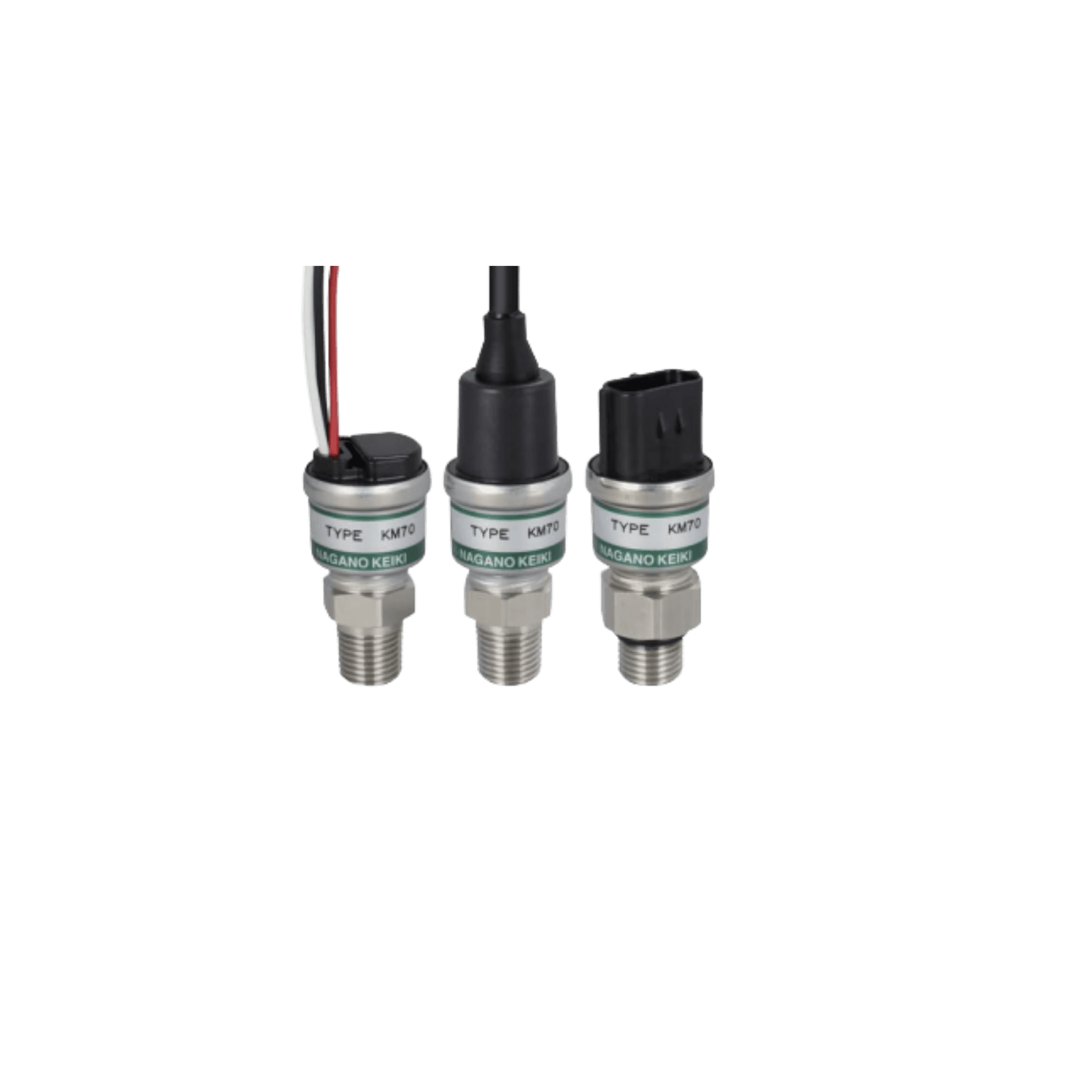

[Nagano Keiki] KM70 - Pressure Transmitter
나가노 케이키 KM70은 증착형 반도체 스트레인 게이지(Vapor deposition semiconductor strain gauge) 센서를 탑재하여 다양한 산업 현장에 폭넓게 적용할 수 있는 압력 전송기입니다. 센서가 피팅에 전자빔 용접으로 직접 결합된 전체 용접 구조(All-welded construction)를 채택하여 내구성이 탁월하며 오일, 공기, 물 등 다양한 유체 측정 환경에서 신뢰성을 발휘합니다.
Specifications
Loading PDF Viewer...
Key Features
- 1. 뛰어난 내구성과 내진동성: 센서 소자가 스테인리스 스틸 피팅에 견고하게 용접되어 있어 외부 충격과 진동에 대한 저항력이 우수합니다. 향상된 내진동형(Improved vibration proof) 옵션을 선택할 경우, 최대 1000m/s²의 충격(6ms 이하)과 300m/s²의 진동(20~1000Hz)을 견딜 수 있습니다
- 2. 폭넓은 측정 범위와 온도 특성: -0.1MPa의 진공/복합압부터 최대 50MPa의 고압 범위까지 다채롭게 지원하며, 넓은 작동 온도 환경(-40~140℃ 등 사양에 따라 상이)에서도 우수한 성능을 유지합니다
- 3. 신뢰성 높은 재질과 밀폐 보호 등급: 압력을 감지하는 센서 다이아프램은 내구성이 뛰어난 SUS630(17-4PH)을, 피팅과 케이스는 SUS304 스테인리스 스틸을 적용해 제작했습니다. 또한 모델 사양에 따라 IP65 또는 IP67 상당의 방수/방진 보호 구조를 갖추고 있습니다
- 4. 다양한 출력 및 결선 옵션: 420mA, 15V DC, 0~5V DC 등 다양한 아날로그 출력을 지원하며, 설치 환경에 맞춰 직접 커넥터형(Direct connector type), 리드 와이어형(Lead type), 실드 케이블형(Shielded cable type) 중에서 자유롭게 선택할 수 있습니다
- 5. 서지 압력 보호 및 안전 회로: 배관 내에서 순간적으로 발생하는 강한 과압(Surge pressure)으로부터 센서를 안전하게 보호하기 위해 스로틀(제한 오리피스)을 설치하는 옵션을 제공합니다. 더불어 1ms 이하의 빠른 응답 속도를 제공하며 전원 역극성 보호 회로(Reverse polarity protected)가 내장되어 기기 손상을 방지합니다
