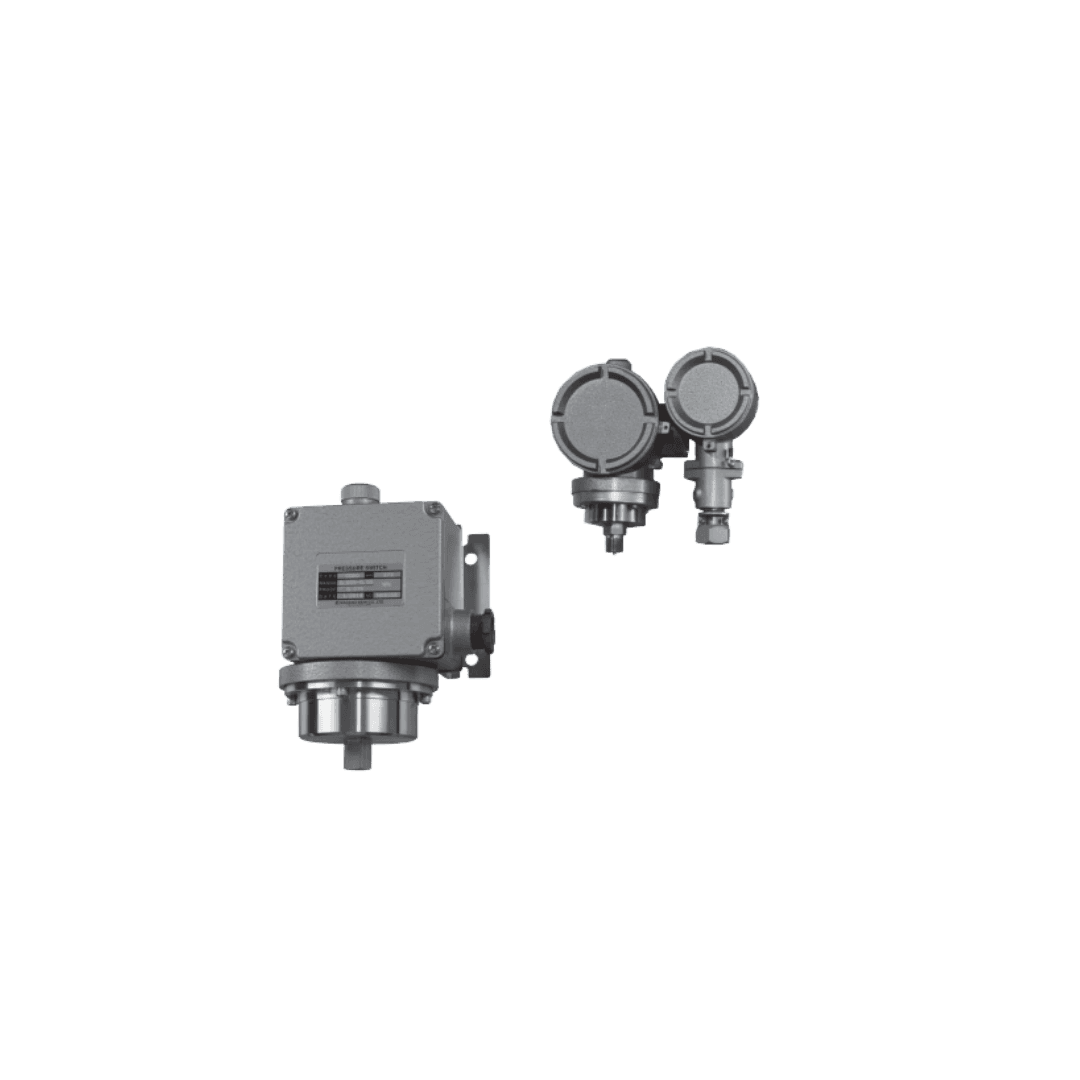

[Nagano Keiki] CQ50 - Pressure Switch / CD50 - Explosion-proof Pressure Switch
압력 스위치 "진동을 제압하는 벨빌 스프링의 힘! 헌팅 없는 확실한 제어를 위한 최적의 선택" CQ50(일반용)과 CD50(방폭용)은 압력을 감지하는 벨로즈와 스위치를 작동시키는 기구 사이에 **벨빌 스프링(접시 스프링)**을 적용한 더블 스냅 액션(Double Snap Action) 방식을 채택했습니다. 이 독창적인 구조는 외부 진동이나 충격에 의한 오작동을 원천적으로 차단하며, 거친 산업 현장에서도 변함없는 내구성을 보장합니다
Specifications
Loading PDF Viewer...
Key Features
- 1. 사용 환경에 따른 맞춤 구조: 결빙이 없는 가스 및 액체에 사용되며, CQ50은 비인화성 환경에, CD50은 폭발 위험이 있는 장소(Zone 1, Zone 2)에 적합합니다
- 2.높은 정밀도와 안정성: 두 모델 모두 최대 압력의 ±1% (복합압의 경우 ±1% F.S.)의 우수한 정확도를 제공합니다
- 3. 견고한 접액부 재질: 측정 매체와 닿는 접액부(Wetted parts)는 SUS316L(벨로즈), SUS316 또는 SCS14(소켓, 탱크), PTFE(가스켓)를 사용하여 내식성이 뛰어납니다
- 4. 유연한 설치 방식: CQ50은 패널 장착을 지원하며, CD50은 패널 장착뿐만 아니라 2B 파이프 장착도 지원하여 설치 환경에 맞게 선택할 수 있습니다
- 5. 편리한 설정 시스템: 설정된 값을 잠글 수 있는 설정 잠금장치(Setting lock)가 포함된 외부 조절 방식을 채택하여 안전하고 편리하게 압력을 세팅할 수 있습니다
