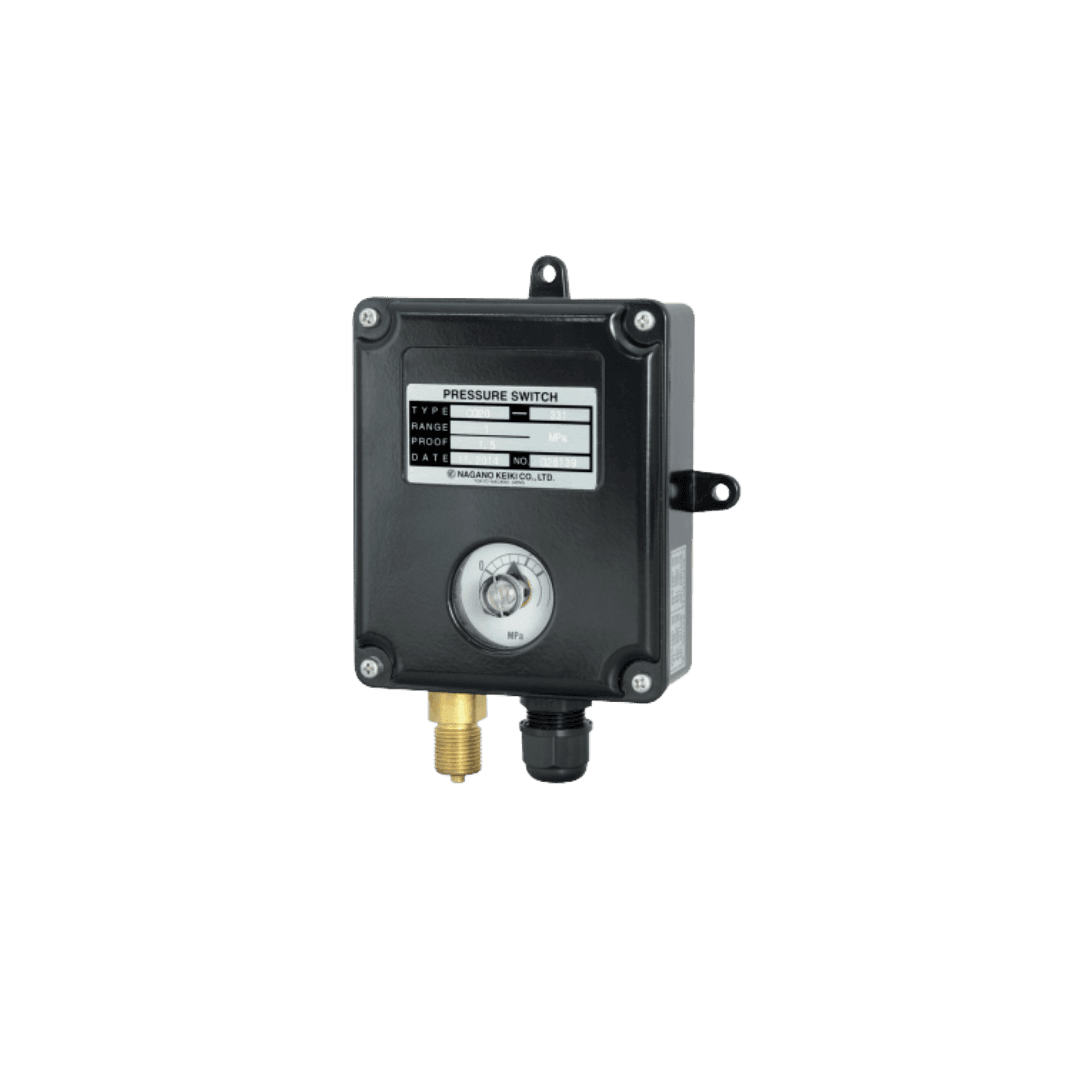

[Nagano Keiki] CQ20 - Pressure Switch
CQ20-2M3
나가노 케이키 CQ20은 부르동관을 감지 소자로 사용해 변위를 마이크로 스위치로 직접 전달하여 개폐하는 압력 스위치입니다 . 공기, 물, 오일 등 다양한 유체의 압력, 수위, 유량 제어에 적합하며 IP43 상당의 방적 구조를 갖추었습니다
Specifications
Loading PDF Viewer...
Key Features
- 1. 안정적인 스위칭: 마이크로 스위치의 스냅 액션(Snap action)을 통해 흔들림 없이 안정적인 개폐 작동을 수행합니다
- 2. 편리한 외부 조절: 전면 덮개를 열지 않고 아크릴 플러그만 분리해 일자 드라이버로 쉽게 설정값을 변경할 수 있으며, 설정 잠금(Setting lock) 기능이 포함되어 있습니다
- 3. 높은 정밀도와 수명: ±1% max.P.(복합압의 경우 ±1% F.S.)의 우수한 정밀도를 제공하며, 최적의 성능과 긴 수명을 위해 전체 범위의 30~65% 내에서 압력을 설정하는 것이 권장됩니다
- 4. 맞춤형 접액부 재질: 측정 유체에 따라 일반용(SUS316 부르동관, CAC203 소켓) 또는 내부식성 환경을 위한 내식용(SUS316 부르동관, SCS14 소켓) 접액부 재질을 선택할 수 있습니다
- 5. 방적 구조 케이스: 알루미늄 다이캐스트(ADC12) 케이스에 IP43 상당의 방적(Drip-proof) 보호 구조를 적용하여 외부 환경으로부터 기기를 안전하게 보호합니다
